中拉退火装置组成及结构？

中拉退火装置组成及结构？

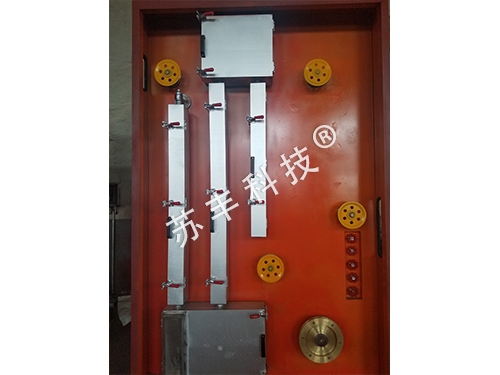

中拉退火装置是用于对金属材料进行热处理的一种设备，通常用于对钢材或铜材等金属材料进行退火处理。该装置主要由电炉本体、中转机构、拉伸机构、炉体隔离装置、温控系统、电气控制系统等几个部分组成。

电炉本体是中拉退火装置的核心部分，它是用于加热金属材料的一个设备，通常由炉体、加热器、保温层、传热层、配电柜等多个组成部分组成。炉体一般采用矩形结构，内部是空心的，可以容纳金属材料进行退火。加热器通常采用电阻加热方式，将电能转化为热能，直接对金属材料加热。保温层是用于隔热的一层，能够保证炉体内部的温度不会因为热损失而下降。传热层则是用于加速热量的传递，使得金属材料能够更快速的被加热。

其次，中转机构也是中拉退火装置的一个必要组成部分，它通常包括载板、转移机构和传输链等几个部分。载板是一个长方形板子，可以承载多个金属材料，它通过传输链上的吊钩被转移到电炉本体内进行退火。转移机构则是用来将载板从传输链上取下，并将其送进电炉本体内的机构，一般采用气缸或电机驱动。传输链则是一个用来传输载板的链条，可以进行前后运动。

再次，拉伸机构也是中拉退火装置的一个必要组成部分，通常由拉伸轮、电机、输送轮、压力轮等部分组成。拉伸轮是用于拉伸金属材料的一个装置，将金属材料拉出，使其变得更加均匀、平整，拉伸过程中还可以利用滚轮进行压平。输送轮和压力轮则是用来控制金属材料的移动和形状的。

随后，炉体隔离装置是用于防止氧化的一种装置，通常由炉体内装的惰性气体、炉盖及密封圈等组成。惰性气体是一种不易与金属材料发生反应的气体，如氮气或氩气。在退火过程中，将氮气或氩气注入炉体内，可以将氧气排除在外，防止氧化。随后，将炉盖盖在炉体上，并用密封圈密封，确保炉体内部环境的稳定。

温控系统和电气控制系统是用来控制退火温度和设备运行的一种系统，主要由感温元件、传感器、控制器和PLC等组成。感温元件和传感器用来测量炉内温度，并传递给控制器。控制器会根据预设的温度参数来控制电阻丝加热器的加热功率，从而达到控制退火温度的目的。PLC则是用来控制设备运行的一个系统，它可以集成多个控制模块，并完成设备的独立运行。

综上所述，中拉退火装置是一种分为电炉本体、中转机构、拉伸机构等几个部分的金属材料加工设备，通过不同的组成部分与系统，一条完整的退火生产线就构成了。这些组成部分和系统相互协调配合，能够实现对金属材料的快速有效加热和退火处理。
