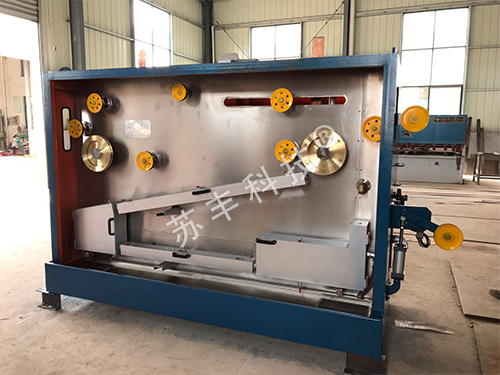

中拉退火装置如何提高产品一致性？它的节能效果如何？

一、产品一致性的核心提升路径

1. 温度场动态均质化控制

- 多段式闭环温控：将退火炉划分为12个以上独立控温区，每区配置双热电偶（炉膛+线材表面），PID算法实时调节功率（响应时间≤0.5秒），确保轴向温差≤±3℃。

- 电磁感应辅助补偿：在传统电阻加热基础上叠加高频感应线圈（20-50kHz），针对线材截面边缘实施快速补热，消除因散热导致的表面与芯部温差（≤5℃）。

2. 张力系统精准协同

- 伺服电机-磁粉制动联控：收放卷张力波动控制在±0.5%内，避免拉伸变形影响晶粒再结晶均匀性。

- 非接触式垂度监测：激光测距仪实时反馈线材悬垂度，动态调整牵引速度，消除抖动导致的退火时间偏差。

3. 保护气体流场优化

- 旋流式气幕设计：氮氢混合气（95%N₂+5%H₂）经切向喷嘴形成层流覆盖，氧含量≤10ppm，防止氧化色差。

- 多点氧分析反馈：炉膛内每2米布置氧传感器，联动气体流量阀，确保还原性气氛一致性。

4. 冷却梯度精密调控

- 雾化水冷+风冷分级：水雾冷却速率30℃/s（细化晶粒），第二段风冷速率5℃/s（释放应力），冷却均匀性偏差≤8%。

- 红外测温反馈调节：实时监测线材出冷却段温度（目标值150±10℃），动态调整风机频率与水压。

二、节能效果的突破性技术

1. 热能回收与循环利用

- 三级余热回收系统：

- 一级：烟气余热预热保护气体（回收率40%），入口温度从常温升至200℃；

- 二级：辐射管废热加热助燃空气（回收率30%），减少燃气消耗；

- 三级：冷却水循环用于厂区采暖（回收率25%），综合热效率提升35%以上。

2. 绝热结构创新

- 纳米气凝胶复合衬层：炉壁采用SiO₂气凝胶（导热系数0.018W/m·K）+陶瓷纤维叠层，外壁温度由120℃降至65℃，散热损失减少60%。

- 动态密封技术：炉口采用磁性流体密封+迷宫式结构，漏热率＜1.5%。

3. 智能负载匹配

- 负荷自适应供电：基于线径与速度参数，IGBT电源模块自动切换工作点（如Φ2mm线材用800V/200A，Φ0.5mm切换至300V/80A），空载功耗下降70%。

- 分时段功率优化：利用谷电时段（23:00-7:00）预升温至600℃，高峰时段仅需维持温度，电费成本降低40%。

4. 低热容结构设计

- 轻量化辐射管：碳化硅管壁厚减薄至3mm（传统6mm），热容降低50%，升温时间从90分钟缩短至40分钟。

- 蜂窝蓄热体：堇青石多孔陶瓷蓄热密度提升3倍，减少频繁启停的能耗损失。

三、一致性与节能的协同机制

1. 数据驱动工艺闭环

- 通过在线电阻率检测（精度±0.5%）、显微硬度分析（HV0.1）实时反馈产品性能，反向调节退火温度曲线。例如当检测到抗拉强度波动＞5%时，自动延长保温段停留时间10%。

2. 数字孪生预测优化

- 建立材料相变-能耗耦合模型，输入线材成分（如Cu-ETP铜）、冷加工率等参数，预演工艺窗口（如620℃×120s），避免试错能耗。

四、技术演进方向

1. 等离子体辅助退火：引入低温等离子体（功率密度0.5W/cm³），在500℃下实现传统650℃的再结晶效果，能耗降低30%且晶粒更均匀。

2. 超导感应加热：采用液氮冷却超导线圈，电能-热能转化效率达95%（传统70%），配合快冷技术将退火速度提升至300m/min。

结论：现代中拉退火装置通过温度均质化、张力精密化、热管理智能化三重革新，将产品性能波动压缩至5%以内，同时借助余热梯级利用、纳米绝热、负载匹配等技术，使综合能耗降至0.08kWh/kg（传统工艺0.15kWh/kg）。未来随着超导技术与等离子体工艺的实用化，退火过程将迈向“近零波动”与“近零碳排”的双重目标。
